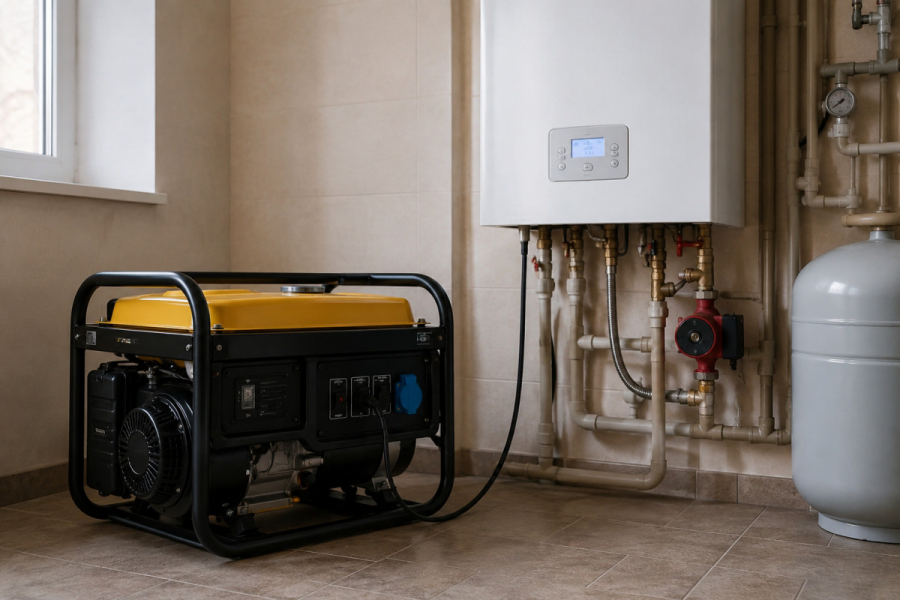

Генератор для газового котла: як вибрати потужність і правильно підключити

Газовий котел часто сприймають як обладнання, яке може працювати незалежно від електромережі. Насправді більшість сучасних моделей залежать від електроенергії не менше, ніж холодильник або циркуляційний насос. Електрика потрібна для автоматики, електронної плати, вентилятора, системи розпалювання та насосів. Тому під час тривалого відключення світла опалення може повністю зупинитися, навіть якщо газ у будинку є.

Один зі способів забезпечити резервне живлення - генератор для газового котла. Але підключати до котла будь-який бензиновий генератор, який підходить за потужністю, не завжди правильно. Для електроніки котла важливі якість напруги, частота, стабільність живлення та правильна організація електричного підключення.

Скільки електроенергії споживає газовий котел

Точне споживання залежить від конструкції обладнання. Настінний котел із вбудованим циркуляційним насосом зазвичай потребує відносно невеликої електричної потужності. У багатьох випадках під час нормальної роботи йдеться приблизно про 80-200 Вт.

Проте орієнтуватися виключно на цифру, зазначену як номінальне споживання, не варто. Циркуляційний насос і вентилятор мають пускові струми, через які короткочасне навантаження може бути вищим.

Якщо система опалення має додаткові насоси, автоматику, електричні клапани або бойлер непрямого нагріву, потрібно враховувати вже всю систему.

Наприклад:

Ці значення наведені лише для орієнтиру. Перед вибором генератора потрібно перевірити характеристики конкретного котла та іншого обладнання.

Для газового котла запас потужності генератора важливий, але якість електроенергії часто має більше значення, ніж додаткові кіловати.

Якої потужності потрібен генератор для газового котла

Якщо генератор використовуватиметься виключно для котла, купувати модель на 5-7 кВт зазвичай немає необхідності. Для системи, яка споживає 100-200 Вт, навіть невеликий генератор має значний запас.

На практиці компактні моделі приблизно на 1-2 кВт часто є зручнішими. Вони дозволяють живити не тільки котел, але й, наприклад, роутер, освітлення або інше малопотужне обладнання.

Інша ситуація виникає, коли від генератора планують одночасно живити холодильник, морозильну камеру, насос свердловини, телевізор, освітлення та іншу техніку. Тоді потужність потрібно розраховувати за сумарним навантаженням з урахуванням пускових струмів.

Не варто підбирати генератор так, щоб він постійно працював на межі можливостей. Доцільно залишати запас потужності, особливо якщо в системі присутні електродвигуни та насоси.

Який генератор краще для газового котла

Для живлення чутливої електроніки одним із найзручніших варіантів є інверторний генератор. У таких моделях електроенергія проходить через електронну систему перетворення, завдяки чому на виході можна отримати стабільніші параметри живлення.

Основні переваги інверторного генератора:

• стабільніша вихідна напруга та частота;

• якісна форма вихідного сигналу у правильно спроєктованих моделях;

• економічніша робота при невеликому навантаженні;

• зазвичай нижчий рівень шуму;

• компактні розміри моделей малої потужності.

Звичайний синхронний генератор також може використовуватися, але тут значно більше залежить від конкретної моделі, системи регулювання напруги та фактичної якості електроенергії на виході.

Саме тому вибирати генератор лише за написом AVR на корпусі не варто.

Чому для котла важлива правильна синусоїда

Електронна плата котла розрахована на живлення з певними характеристиками. Проблеми можуть виникати через значні стрибки напруги, нестабільну частоту або сильно спотворену форму напруги.

Особливо це актуально для дешевих генераторів, у яких параметри виходу помітно змінюються при різкому підключенні та відключенні навантаження.

Сучасний якісний інверторний генератор зазвичай краще пристосований до живлення електроніки, проте саме слово "інверторний" ще не є абсолютною гарантією якості.

Купуючи генератор спеціально для котла, варто перевіряти не тільки потужність, але й стабільність напруги, частоту 50 Гц та якість вихідної синусоїди.

Чому газовий котел може не працювати від генератора

Іноді виникає дивна на перший погляд ситуація: генератор працює, у розетці є приблизно 230 В, інша техніка вмикається, а газовий котел видає помилку або не запускає пальник.

Причина не обов'язково полягає в недостатній потужності.

Деякі газові котли мають контроль полум'я за струмом іонізації та можуть бути чутливими до особливостей організації фази, нейтралі й захисного заземлення. У автономного генератора електрична схема виходу може відрізнятися від звичайної домашньої мережі.

Через це котел іноді не може коректно визначити полум'я або переходить у помилку.

Рішення залежить від моделі генератора, котла та схеми електропостачання будинку. Самостійно створювати перемички між нейтраллю, захисним провідником або іншими контактами без розуміння схеми небезпечно. Це питання краще вирішувати з кваліфікованим електриком відповідно до інструкцій виробників обладнання.

Чи потрібен стабілізатор між генератором і котлом

Не завжди.

Якщо використовується якісний інверторний генератор зі стабільними параметрами виходу, додатковий стабілізатор може бути непотрібним.

Для звичайного генератора стабілізатор іноді застосовують як додатковий елемент захисту, але він не здатний виправити всі проблеми. Наприклад, звичайний стабілізатор напруги не перетворить генератор із поганою формою сигналу на джерело з ідеальною синусоїдою.

Тому правильніше спочатку вибрати якісне джерело електроенергії, а вже потім вирішувати, чи потрібне додаткове обладнання.

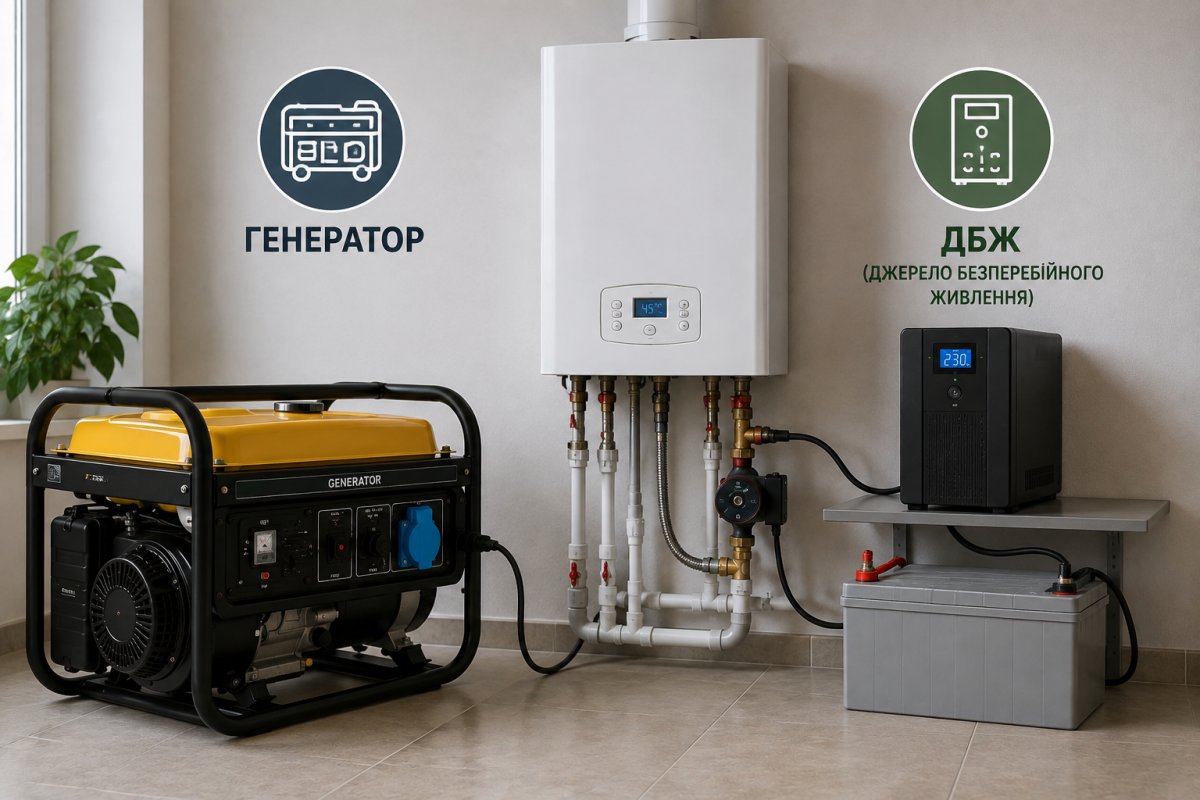

Генератор чи ДБЖ для газового котла

Якщо резервне живлення потрібне тільки для котла, генератор не завжди є найзручнішим рішенням.

Альтернативою може бути ДБЖ із зовнішнім акумулятором або готова зарядна станція з відповідним виходом 230 В. Оскільки котел споживає порівняно мало електроенергії, акумуляторна система здатна підтримувати його роботу протягом кількох годин без шуму, вихлопних газів та необхідності запускати двигун.

Генератор має перевагу при тривалих відключеннях. Поки є паливо, він може забезпечувати будинок електроенергією багато годин із перервами на обслуговування та дозаправлення відповідно до інструкції виробника.

Для приватного будинку ефективною може бути комбінована схема:

мережа → ДБЖ/акумулятор → котел, а генератор використовується під час тривалого відключення для живлення будинку або заряджання акумуляторної системи, якщо виробник обладнання допускає таку схему.

У результаті короткі відключення взагалі не потребують запуску генератора.

Як розрахувати час роботи котла від акумулятора

Для приблизної оцінки можна використати простий розрахунок.

Наприклад, маємо LiFePO4 акумулятор:

12,8 В × 100 А·год = 1280 Вт·год

Теоретично це 1,28 кВт·год енергії. Але фактичний корисний запас буде меншим через втрати інвертора, власне споживання обладнання та інші фактори.

Якщо середнє споживання системи опалення становить 120 Вт, грубий розрахунок буде таким:

1280 ÷ 120 ≈ 10,7 години

У реальних умовах результат буде нижчим. Крім того, котел не завжди споживає однакову потужність: пальник, вентилятор і насос працюють циклічно.

Тому такий розрахунок варто використовувати як початкову оцінку, а не як гарантований час автономності.

Як правильно підключити газовий котел до генератора

Найпростіший сценарій - коли котел має звичайну вилку та підключається до окремого резервного джерела відповідно до вимог виробника.

Складніше, якщо генератор повинен живити частину або всю домашню електромережу. У цьому випадку потрібна правильно спроєктована схема перемикання між мережею та генератором.

Необхідно забезпечити:

1. Неможливість одночасної подачі живлення від зовнішньої мережі та генератора.

2. Правильне захисне заземлення відповідно до схеми установки.

3. Коректну роботу автоматичних вимикачів та іншого захисного обладнання.

4. Кабель достатнього перерізу.

5. Правильну організацію нейтралі відповідно до типу генератора та електричної системи будинку.

Підключення генератора до домашньої мережі через звичайну розетку за допомогою кабелю з двома вилками є небезпечним. Така схема може подати напругу у зовнішню мережу та створити ризик ураження електричним струмом.

Якщо генератор має живити стаціонарну електропроводку будинку, правильний перемикач "мережа - 0 - генератор" або відповідна система автоматичного вводу резерву є значно безпечнішим рішенням, ніж імпровізоване підключення.

Де встановлювати генератор

Навіть невеликий бензиновий генератор не можна використовувати в житловому приміщенні.

Під час роботи двигуна утворюється чадний газ. Він не має кольору та запаху і може накопичуватися до смертельно небезпечної концентрації. Відкрите вікно або двері не роблять експлуатацію генератора всередині приміщення безпечною.

Генератор повинен працювати тільки просто неба, на безпечній відстані від дверей, вікон, вентиляційних отворів та інших місць, через які вихлопні гази можуть потрапити до будинку. Конкретні мінімальні відстані та вимоги потрібно брати з інструкції виробника і місцевих правил безпеки.

Окремо необхідно захистити обладнання від опадів, але при цьому не закривати вентиляцію та відведення вихлопних газів.

На що звернути увагу при виборі

Якщо генератор купується переважно для газового котла, немає сенсу оцінювати моделі виключно за максимальною кількістю кіловат. Значно важливіше перевірити характеристики, які впливають на стабільну роботу системи опалення.

Перед покупкою варто з'ясувати:

• номінальну, а не тільки максимальну потужність генератора;

• тип генератора та якість вихідної напруги;

• стабільність частоти;

• чи підходить модель для живлення чутливої електроніки;

• витрату пального при малому навантаженні;

• рівень шуму;

• тривалість безперервної роботи;

• наявність захисту від перевантаження та низького рівня мастила;

• особливості нейтралі та заземлення;

• умови гарантії та доступність сервісу.

Для одного котла часто вигідніше придбати якісний інверторний генератор невеликої потужності, ніж дешеву звичайну модель на декілька кіловат.

Коли варто брати генератор на 3-5 кВт

Потужніший генератор має сенс, якщо завдання виходить далеко за межі резервного живлення опалення.

Наприклад, одночасно потрібно забезпечити роботу котла, холодильника, морозильної камери, освітлення, насосів водопостачання та частини побутової техніки.

У такому випадку потрібно скласти перелік споживачів, визначити їхню номінальну потужність та врахувати пускові струми обладнання з електродвигунами.

Особливо уважно потрібно розраховувати насоси свердловини, компресори холодильників та інше обладнання, яке при запуску короткочасно потребує значно більшої потужності.

При цьому надмірно великий генератор теж не завжди вигідний. Якщо більшу частину часу навантаження становитиме лише 100-300 Вт, потужний бензиновий агрегат може нераціонально витрачати пальне.

Оптимальна схема резервного живлення опалення

Для будинку, де електроенергію вимикають ненадовго, практичним рішенням може бути ДБЖ із правильно підібраним акумулятором. Котел продовжить працювати автоматично, без необхідності виходити на вулицю та запускати двигун.

Якщо відключення тривають багато годин, генератор стає значно кориснішим. Він дозволяє не тільки підтримувати опалення, але й забезпечувати електроенергією інші критично важливі споживачі.

Для тривалих і регулярних відключень найбільш гнучкою є комбінована система з акумуляторним резервом і генератором. Акумулятор бере на себе короткі перерви в електропостачанні, а генератор використовується тоді, коли запас енергії починає закінчуватися.

Сам генератор для газового котла при цьому не обов'язково має бути дуже потужним. Набагато важливіше правильно підібрати його під реальне навантаження, забезпечити якісне електроживлення та безпечно організувати підключення. Саме ці фактори визначають, чи буде система опалення стабільно працювати під час відключень електроенергії.
