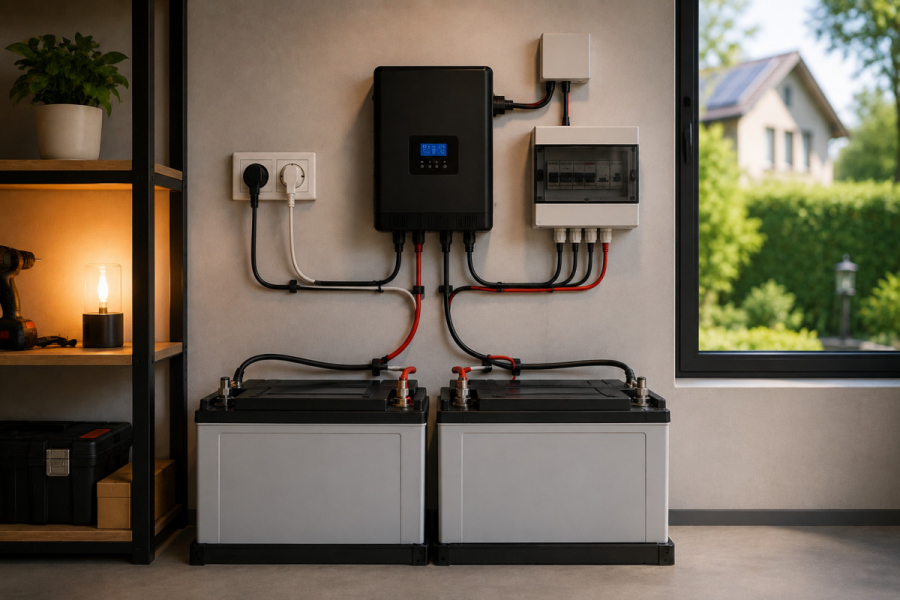

Как рассчитать емкость аккумулятора для дома

Домашний аккумулятор необходимо подбирать не только по надписи «100 А·ч» или «5 кВт·ч» в характеристиках. Чтобы система действительно поддерживала работу холодильника, газового котла, освещения, интернета и другой техники в течение запланированного времени, необходимо учесть мощность приборов, продолжительность их работы, потери инвертора, допустимую глубину разряда и пусковые нагрузки.

Слишком маленький аккумулятор будет быстро разряжаться и может постоянно работать на пределе возможностей. Чрезмерно большая батарея будет стоить дороже, занимать больше места и потребует более мощного зарядного оборудования. Поэтому правильный расчёт начинается не с выбора конкретной модели, а с составления списка домашних потребителей.

Ёмкость и мощность аккумуляторной системы

При выборе резервного питания необходимо различать два показателя:

• ёмкость определяет, сколько энергии может хранить аккумулятор;

• мощность показывает, какую нагрузку система может питать одновременно.

Ёмкость обычно указывают в ватт-часах или киловатт-часах, а мощность инвертора в ваттах или киловаттах. Министерство энергетики США также разделяет энергетическую ёмкость хранилища, измеряемую в кВт·ч, и мощность отдачи энергии, измеряемую в кВт. Большой запас энергии не означает, что система способна одновременно запустить любую технику.

Например, батарея на 5 кВт·ч может долго поддерживать нагрузку 500 Вт, но для включения насоса мощностью 1,5 кВт нужен инвертор, способный выдержать рабочую и пусковую мощность этого насоса.

Поэтому аккумулятор отвечает на вопрос «как долго будет работать техника», а инвертор отвечает на вопрос «какую технику можно включить одновременно».

В чём измеряется ёмкость

Для домашних аккумуляторов используют две основные единицы.

Сравнивать аккумуляторы только по ампер-часам неправильно. Батареи на 100 А·ч с напряжением 12 и 48 В имеют совершенно разный запас энергии.

Для пересчёта используется формула:

Ёмкость, Вт·ч = напряжение, В × ёмкость, А·ч

Например:

12,8 В × 100 А·ч = 1 280 Вт·ч, или 1,28 кВт·ч

Аккумулятор 25,6 В на 100 А·ч имеет уже 2,56 кВт·ч, а батарея 51,2 В на 100 А·ч имеет 5,12 кВт·ч.

Производители свинцово-кислотных аккумуляторов также обращают внимание на то, что показатель А·ч зависит от режима разряда. При большом токе фактически доступная ёмкость может быть ниже, чем при медленном разряде.

С каких приборов начинать расчёт

Сначала необходимо определить, что именно должно работать во время отключения электроэнергии. Попытка питать весь дом без ограничений резко увеличивает стоимость батареи и инвертора.

Обычно нагрузку делят на три группы.

Рациональнее всего сначала рассчитать систему для критически важных приборов. Мощную технику можно подключать только при наличии достаточного запаса энергии и соответствующего инвертора.

Электрический чайник мощностью 2 кВт может работать всего несколько минут и израсходовать относительно мало энергии. Однако инвертор всё равно должен в этот момент выдать полные 2 кВт вместе с мощностью других включённых приборов.

Как определить мощность техники

Мощность можно найти на информационной табличке прибора, в паспорте, инструкции или технических характеристиках производителя.

Для более точного расчёта можно использовать розеточный ваттметр. Он показывает текущую мощность и количество электроэнергии, потреблённой за определённый период.

Это особенно полезно для холодильника, морозильной камеры, насоса и котла. Такие приборы не всегда работают с постоянной мощностью. Компрессор холодильника периодически включается и выключается, а котёл меняет режим работы в зависимости от температуры и настроек.

Не следует просто умножать максимальную мощность холодильника на 24 часа. Более точный результат даст измерение фактического потребления в течение суток.

Основная формула расчёта

Для каждого прибора необходимо умножить его мощность на время работы:

Потребление, Вт·ч = мощность, Вт × время, ч

После этого результаты для всех приборов складываются:

Общее потребление = сумма потребления всех приборов

Например, лампа мощностью 10 Вт, которая работает 5 часов, израсходует:

10 Вт × 5 ч = 50 Вт·ч

Роутер мощностью 15 Вт за 8 часов израсходует:

15 Вт × 8 ч = 120 Вт·ч

Однако полученная сумма показывает только энергию, необходимую приборам. Для подбора батареи необходимо дополнительно учесть потери, допустимый разряд и резерв.

Пример расчёта для частного дома

Предположим, во время восьмичасового отключения необходимо поддерживать работу газового котла, холодильника, роутера, освещения, ноутбука и кратковременную работу скважинного насоса.

В этом примере приборы должны получить приблизительно 2,06 кВт·ч полезной энергии.

Это ещё не означает, что достаточно приобрести аккумулятор на 2,1 кВт·ч. Часть энергии теряется в инверторе, кабелях и самой батарее. Кроме того, аккумулятор желательно не разряжать до абсолютного нуля.

Как учесть потери инвертора

Инвертор преобразует постоянный ток аккумулятора в переменный ток 230 В. Часть энергии во время этого преобразования теряется.

В характеристиках современных инверторов можно увидеть максимальную эффективность приблизительно 92-95%, но реальный результат зависит от нагрузки, температуры и режима работы. Инвертор также потребляет энергию без подключённой нагрузки.

Для предварительного бытового расчёта можно использовать коэффициент эффективности 0,9. Если в технической документации выбранной модели указаны более подробные данные, необходимо использовать их.

В нашем примере:

2 060 Вт·ч ÷ 0,9 = 2 289 Вт·ч

Следовательно, батарея должна отдать приблизительно 2,29 кВт·ч, чтобы приборы получили необходимые 2,06 кВт·ч.

Что такое глубина разряда

Глубина разряда, или DoD, показывает, какую часть номинальной ёмкости разрешено использовать.

Если аккумулятор на 5 кВт·ч можно регулярно разряжать на 80%, его расчётная полезная ёмкость составляет:

5 кВт·ч × 0,8 = 4 кВт·ч

Допустимая глубина разряда зависит от химии, модели батареи, настроек BMS, температуры и требований производителя.

Не следует автоматически использовать одно значение для всех аккумуляторов. В техническом сравнении Victron для обычного AGM используется 50% DoD, а для LiFePO4 80%. В то же время производитель специализированных Trojan AES AGM допускает разряд до 80%, что демонстрирует разницу между отдельными технологиями и моделями.

Для предварительного расчёта можно ориентироваться на следующие значения, но окончательный показатель необходимо брать из документации батареи.

Полная формула для подбора батареи

Расчётную номинальную ёмкость можно определить следующим образом:

Ёмкость батареи = потребление приборов × коэффициент запаса ÷ эффективность системы ÷ допустимая глубина разряда

Для резерва целесообразно заложить приблизительно 10-20%. Он компенсирует погрешность измерения, старение батареи, холод, дополнительные нагрузки и непредвиденное увеличение продолжительности отключения.

Для нашего примера используем:

• потребление приборов 2 060 Вт·ч;

• коэффициент запаса 1,2;

• эффективность инвертора 0,9;

• допустимую глубину разряда LiFePO4 0,8.

Расчёт:

2 060 × 1,2 ÷ 0,9 ÷ 0,8 = 3 433 Вт·ч

Следовательно, для такого набора техники целесообразно рассматривать LiFePO4-батарею номинальной ёмкостью приблизительно 3,5-4 кВт·ч.

Для обычной AGM-батареи с расчётной глубиной разряда 50% результат будет другим:

2 060 × 1,2 ÷ 0,9 ÷ 0,5 = 5 493 Вт·ч

То есть потребуется приблизительно 5,5-6 кВт·ч номинальной AGM-ёмкости.

Этот пример показывает, почему батареи с одинаковой номинальной ёмкостью могут иметь разный полезный запас энергии.

Как перевести киловатт-часы в ампер-часы

Когда необходимая ёмкость уже известна в ватт-часах, её можно перевести в ампер-часы:

Ёмкость, А·ч = ёмкость, Вт·ч ÷ напряжение, В

Для батареи на 4 000 Вт·ч получим:

Именно поэтому батарея 51,2 В на 100 А·ч имеет значительно больший запас энергии, чем батарея 12,8 В на 100 А·ч.

При покупке необходимо проверять не только количество ампер-часов, но и номинальное напряжение.

Какое напряжение системы выбрать

Домашние резервные системы могут работать с батареями на 12, 24 или 48 В. При одинаковой мощности повышение напряжения уменьшает ток в кабелях.

Ток можно приблизительно определить по формуле:

Ток, А = мощность, Вт ÷ напряжение, В

Для нагрузки 3 000 Вт без учёта потерь:

Ток 250 А требует очень толстых кабелей, надёжных соединений и соответствующей защиты. Поэтому для мощных домашних систем чаще используют 24 или 48 В.

Система на 12 В может быть оправдана для небольшой нагрузки, например роутера, ноутбука, освещения и маломощной техники. Для котла, холодильника, насоса и бытовых приборов обычно практичнее более высокое напряжение.

Как проверить мощность инвертора

После расчёта ёмкости необходимо определить максимальную одновременную нагрузку.

Предположим, одновременно работают:

Инвертор не стоит выбирать точно на 1 170 Вт. Необходим запас для кратковременных перегрузок, изменения режимов и запуска электродвигателей.

Холодильники, насосы, компрессоры и некоторые инструменты при запуске могут кратковременно требовать значительно большей мощности, чем в обычном режиме. Производители инверторов отдельно указывают пусковую мощность и подчёркивают, что она необходима для запуска отдельных типов нагрузки.

Поэтому необходимо проверить два параметра:

1. Номинальную длительную мощность инвертора.

2. Максимальную кратковременную пусковую мощность.

Для приведённого примера может потребоваться инвертор как минимум на 1,5-2 кВт с достаточной пусковой мощностью. Точный выбор зависит от характеристик насоса и холодильника.

Почему насос создаёт сложности

Скважинный, дренажный или циркуляционный насос может иметь относительно небольшое общее потребление энергии, поскольку работает недолго. Однако при запуске его двигатель создаёт высокую кратковременную нагрузку.

Например, насос мощностью 800 Вт, который работает 15 минут, потребляет всего:

800 Вт × 0,25 ч = 200 Вт·ч

Для ёмкости батареи это немного. Однако инвертор должен физически запустить насос.

Если инвертор отключается при запуске, увеличение ёмкости батареи не всегда решает проблему. Причиной может быть недостаточная пусковая мощность инвертора, слабая BMS, слишком тонкие кабели или ограниченный ток батареи.

Как учесть ток разряда батареи

Каждый аккумулятор имеет максимально допустимый непрерывный ток и кратковременный пиковый ток. Эти значения задаёт производитель или BMS.

Например, если инвертор должен выдать 3 кВт от батареи 12 В, ток может превысить 250 А. Даже батарея с достаточным количеством кВт·ч может не поддерживать такой ток.

В технических характеристиках LiFePO4-батарей Victron, например, отдельно указываются максимальный непрерывный, рекомендуемый и кратковременный токи разряда. Это подтверждает, что ёмкость и способность отдавать большой ток необходимо проверять отдельно.

При выборе необходимо сопоставить:

Можно ли использовать автомобильный аккумулятор

Обычный стартерный аккумулятор рассчитан на кратковременную отдачу большого тока для запуска двигателя. Он не предназначен для регулярного глубокого разряда в течение нескольких часов.

Производители батарей глубокого цикла прямо разделяют стартерные и тяговые аккумуляторы. Стартерная батарея может быстро потерять ресурс после нескольких глубоких разрядов, тогда как deep-cycle модель предназначена для многократного питания оборудования.

Для домашнего резервного питания необходимо использовать:

• глубокоциклические AGM или GEL;

• LiFePO4 с BMS;

• готовую домашнюю систему накопления энергии;

• зарядную станцию соответствующей мощности.

Автомобильный аккумулятор можно рассматривать только как временное решение для небольших нагрузок, но он не является оптимальным для регулярной эксплуатации.

LiFePO4 или AGM

LiFePO4 обычно позволяет использовать большую часть номинальной ёмкости, имеет более стабильное напряжение под нагрузкой и лучше подходит для регулярных циклов.

AGM может стоить дешевле на старте, но для получения одинаковой полезной ёмкости потребуется больше батарей. Они также тяжелее и чувствительнее к постоянному глубокому разряду.

Необходимо проверить совместимость аккумулятора с инвертором и зарядным устройством. Не каждый зарядный профиль подходит для каждой химии.

Как рассчитать время работы готовой батареи

Когда ёмкость батареи уже известна, приблизительное время работы можно определить по формуле:

Время работы = номинальная ёмкость × DoD × эффективность ÷ средняя нагрузка

Например, LiFePO4-батарея имеет ёмкость 5,12 кВт·ч. Допустимая глубина разряда составляет 80%, а эффективность системы 90%.

Полезная энергия:

5,12 × 0,8 × 0,9 = 3,69 кВт·ч

При средней нагрузке 500 Вт:

3,69 кВт·ч ÷ 0,5 кВт = 7,38 часа

То есть система будет работать приблизительно 7,4 часа.

Если увеличить нагрузку до 1 кВт, ориентировочное время сократится приблизительно до 3,7 часа.

Почему реальное время может отличаться

Расчёт является ориентировочным. На фактический результат влияют температура, возраст батареи, нагрузка, качество кабелей, настройки инвертора и алгоритм BMS.

Важно также учитывать:

• собственное потребление инвертора;

• кратковременные пусковые токи;

• неучтённые зарядные устройства;

• потери в удлинителях и преобразователях;

• неполную зарядку батареи;

• снижение ёмкости со временем;

• работу техники дольше, чем предполагалось.

Для надёжной системы лучше закладывать резерв, а после установки провести реальное испытание под запланированной нагрузкой.

Как рассчитать скорость зарядки

Большая батарея должна успевать зарядиться между отключениями. Если электроэнергия подаётся только на два часа, слабое зарядное устройство может не восстановить израсходованную энергию.

Ориентировочное время зарядки можно определить следующим образом:

Время зарядки = энергия, которую необходимо вернуть ÷ мощность зарядного устройства ÷ эффективность зарядки

Например, необходимо вернуть 2,5 кВт·ч, а зарядное устройство передаёт в батарею в среднем 1 кВт.

Без учёта завершающей фазы зарядки потребуется как минимум:

2,5 кВт·ч ÷ 1 кВт = 2,5 часа

Если электричество появляется только на два часа, такая система будет постепенно оставаться недозаряженной.

Чтобы вернуть 2,5 кВт·ч за два часа с учётом потерь, может потребоваться зарядная мощность приблизительно 1,4-1,5 кВт. При этом она не должна превышать допустимый ток зарядки батареи.

Производители батарей отдельно устанавливают рекомендуемый и максимальный зарядный ток. Поэтому мощное зарядное устройство нельзя подключать без проверки документации.

Расчёт для графика отключений

При нестабильном электроснабжении необходимо учитывать не одно отключение, а весь суточный цикл.

Например, график выглядит следующим образом:

В такой ситуации важно не только обеспечить пять часов автономности. Батарея должна успеть зарядиться за двухчасовое окно.

Если во время первого отключения израсходовано 2 кВт·ч, а зарядное устройство за следующие два часа вернуло только 1 кВт·ч, перед вторым отключением батарея уже не будет полностью заряжена.

Поэтому при выборе необходимо одновременно рассчитывать:

1. Необходимую ёмкость.

2. Мощность инвертора.

3. Максимальный ток батареи.

4. Мощность зарядного устройства.

5. Время, доступное для зарядки.

Ориентировочная ёмкость для разных сценариев

Приведённые значения являются только первоначальным ориентиром. Фактический расчёт необходимо выполнять по конкретным приборам.

Электрообогреватель мощностью 2 кВт за пять часов самостоятельно израсходует 10 кВт·ч. Поэтому использование аккумуляторов для длительного электрического отопления значительно дороже, чем резервирование котла, циркуляционного насоса и автоматики.

Как уменьшить необходимую ёмкость

Снижение потребления часто обходится дешевле покупки дополнительных батарей.

Во время отключения можно отказаться от бойлера, электрического отопления, духовки, стиральной машины и чайника. Для освещения стоит использовать LED-лампы, а роутер по возможности питать от отдельного DC-преобразователя без большого инвертора.

Холодильник не обязательно должен работать непрерывно в течение всего отключения. При коротких периодах дверцу лучше не открывать без необходимости.

Также целесообразно разделить домашнюю сеть на резервные и нерезервные линии. Тогда мощные приборы не смогут случайно разрядить батарею.

Типичные ошибки при расчёте

Чаще всего к неправильному выбору приводят следующие ошибки:

• сравнение батарей только по ампер-часам без учёта напряжения;

• отсутствие запаса на потери и старение;

• расчёт по максимальной, а не фактической мощности холодильника;

• игнорирование пускового тока насоса или компрессора;

• выбор инвертора точно по сумме номинальных мощностей;

• использование стартерного автомобильного аккумулятора;

• неучёт собственного потребления инвертора;

• отсутствие расчёта скорости зарядки;

• подключение аккумулятора без правильного предохранителя;

• использование тонких кабелей;

• установка батареи при неподходящем температурном режиме;

• регулярный разряд ниже рекомендуемого уровня.

Отдельной ошибкой является подбор очень большой батареи к слабому зарядному устройству. Ёмкости может быть достаточно для одного отключения, но система не будет успевать восстанавливать заряд.

Безопасная установка домашнего аккумулятора

Даже система на 12 или 24 В может создавать опасный ток при коротком замыкании. Неправильно подобранный кабель или слабое соединение могут перегреться.

Домашняя аккумуляторная система должна иметь BMS для литиевой батареи, предохранитель возле аккумулятора, автоматические выключатели, кабели соответствующего сечения, надёжные наконечники, заземление и защиту от обратной подачи напряжения в общую сеть.

Для стационарных систем стоит обращать внимание на комплексную сертификацию батареи, инвертора и системы накопления. Стандарт UL 9540, например, охватывает безопасность систем хранения энергии и ссылается на требования к стационарным батареям и инверторному оборудованию.

Свинцово-кислотные батареи необходимо устанавливать в соответствии с требованиями производителя к вентиляции и температуре. Для LiFePO4 особенно важно соблюдать допустимую температуру зарядки.

Подключение стационарной системы к домашнему электрощиту должен выполнять квалифицированный электрик.

Удобная последовательность расчёта

Чтобы не пропустить важные параметры, расчёт можно выполнять в следующем порядке:

1. Составить список приборов, которые должны работать.

2. Определить их фактическую мощность.

3. Указать время работы каждого прибора.

4. Рассчитать общее потребление в Вт·ч.

5. Добавить 10-20% резерва.

6. Учесть эффективность инвертора.

7. Учесть допустимую глубину разряда батареи.

8. Перевести результат в кВт·ч и А·ч.

9. Проверить одновременную и пусковую нагрузку.

10. Проверить максимальный ток батареи и BMS.

11. Рассчитать время повторной зарядки.

12. Согласовать кабели, защиту и схему подключения.

Какой результат считать правильным

Правильно подобранная батарея должна не просто иметь достаточное количество киловатт-часов. Она должна поддерживать необходимый ток, работать с соответствующим инвертором, успевать заряжаться и не разряжаться за пределы рекомендуемого уровня.

Для небольшого набора из роутера, ноутбука и освещения может быть достаточно приблизительно 1 кВт·ч. Для котла, холодильника, света и насоса часто требуется уже 3-5 кВт·ч. Попытка питать электрический бойлер, духовку или отопление может увеличить необходимую ёмкость до 10 кВт·ч и более.

Наиболее точный результат даёт измерение реального потребления ваттметром в течение нескольких дней. После этого к полученному значению добавляют потери, допустимую глубину разряда и резерв.

Такой подход помогает выбрать систему, которая не будет чрезмерно дорогой, но обеспечит дом электроэнергией в течение запланированного времени.
