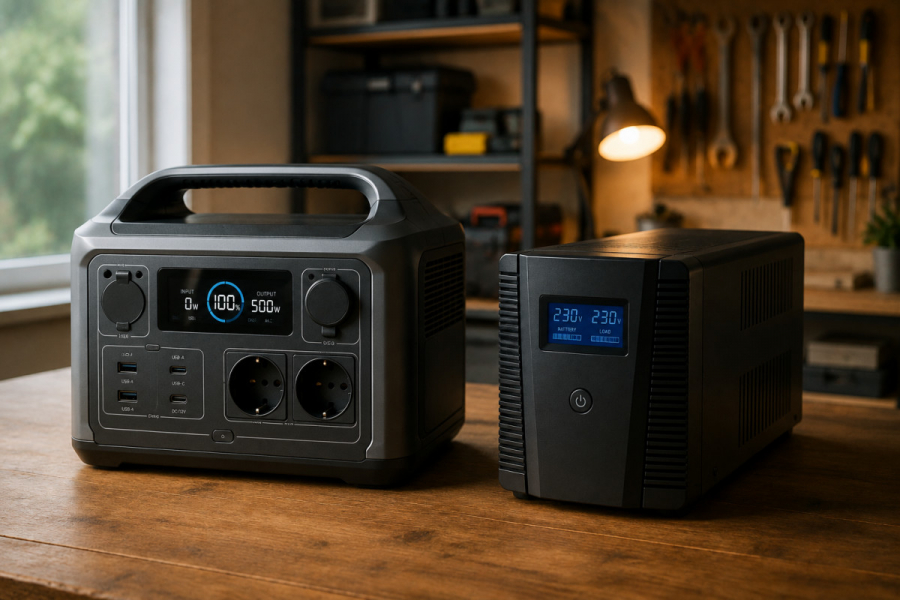

Чем зарядная станция отличается от ИБП

Зарядная станция и источник бесперебойного питания могут поддерживать работу техники во время отключения электроэнергии. Из-за этого устройства часто считают взаимозаменяемыми. Однако они созданы для разных задач и по-разному ведут себя в момент исчезновения напряжения.

Главное назначение ИБП, или UPS, заключается в бесперебойном питании подключенной техники и ее защите от проблем с электросетью. Зарядная станция прежде всего является переносным накопителем электроэнергии, от которого можно в течение определенного времени питать бытовые приборы, заряжать мобильные устройства и использовать оборудование вдали от розетки.

Некоторые современные зарядные станции поддерживают режим UPS или EPS и автоматически переходят на аккумулятор. Однако наличие такого режима еще не означает, что станция полностью заменяет специализированный ИБП.

Что такое зарядная станция

Портативная зарядная станция состоит из аккумулятора, инвертора, зарядного устройства, системы управления батареей и набора выходов для подключения техники.

В зависимости от модели станция может иметь:

• розетки 230 В;

• порты USB-A и USB-C;

• автомобильную розетку 12 В;

• отдельные выходы постоянного тока;

• возможность зарядки от солнечных панелей;

• зарядку от автомобиля;

• управление через мобильное приложение;

• подключение дополнительных аккумуляторов.

Основная задача станции заключается в накоплении достаточного запаса энергии для автономной работы приборов. Ее можно переносить между комнатами, брать в автомобиль, использовать в гараже, на даче или во время выездной работы.

В характеристиках зарядной станции обычно отдельно указывают мощность инвертора в ваттах и емкость аккумулятора в ватт-часах. Например, модель может иметь мощность 1 800 Вт и запас энергии 1 024 Вт·ч.

Что такое ИБП

Источник бесперебойного питания устанавливается между электросетью и техникой. Пока в сети есть электроэнергия, нагрузка получает питание через ИБП, а его аккумулятор поддерживается заряженным. Когда напряжение исчезает или выходит за допустимые пределы, устройство переводит нагрузку на батарею.

Eaton определяет UPS как электрическое устройство, которое обеспечивает аварийное питание после исчезновения основного источника, помогает компенсировать кратковременные перебои и позволяет корректно завершить работу оборудования. В зависимости от типа ИБП также может стабилизировать напряжение и защищать технику от отдельных проблем электросети.

Чаще всего ИБП используют для:

• компьютеров и мониторов;

• серверов и сетевого оборудования;

• роутеров и терминалов оптического интернета;

• систем видеонаблюдения;

• кассового оборудования;

• газовых котлов;

• систем автоматики;

• медицинского и лабораторного оборудования.

Для многих ИБП длительное время автономной работы не является основной задачей. Устройство может поддерживать компьютер всего несколько минут, но этого достаточно, чтобы сохранить документы и безопасно завершить работу. По данным Eaton, многие ИБП со встроенными батареями рассчитаны примерно на 10–15 минут питания типичной нагрузки, хотя модели с внешними аккумуляторными блоками могут работать значительно дольше.

Главное отличие между зарядной станцией и ИБП

Основная разница заключается в приоритетах.

ИБП необходим для бесперебойности и защиты. Он должен автоматически отреагировать на проблему в сети и не допустить отключения чувствительной техники.

Зарядная станция необходима для автономности и универсальности. Она должна накопить много энергии и обеспечить работу разных приборов в течение нескольких часов.

Условно это можно объяснить следующим образом:

• ИБП помогает технике не заметить момент отключения;

• зарядная станция помогает дольше работать после отключения.

Однако возможности устройств частично пересекаются. Мощная зарядная станция с быстрым автоматическим переключением может выполнять функцию резервного питания. ИБП с большими внешними аккумуляторами, в свою очередь, может обеспечить длительную автономность.

Сравнение зарядной станции и ИБП

Время переключения на аккумулятор

Время переключения является одним из важнейших отличий. Оно показывает, сколько времени проходит между исчезновением сетевого питания и подачей напряжения от аккумулятора.

Для лампы, зарядного устройства или большинства бытовых приборов задержка на несколько десятков миллисекунд обычно не имеет заметного значения. Для компьютера, сервера, сетевого оборудования или чувствительной автоматики даже короткая пауза иногда может привести к перезагрузке.

Время переключения ИБП

Показатель зависит от типа UPS.

Резервный, или standby ИБП, в обычных условиях пропускает сетевое питание к технике. После обнаружения проблемы он переключается на инвертор и батарею.

Линейно-интерактивный ИБП может корректировать пониженное или повышенное напряжение без постоянного перехода на батарею. Такие модели часто используют для компьютеров, сетевого оборудования и домашних систем.

Онлайн-ИБП с двойным преобразованием постоянно питает нагрузку через инвертор. Поэтому при исчезновении сети отсутствует обычная пауза на переключение. Eaton и Schneider Electric указывают, что онлайн-топология обеспечивает нулевое время перехода на батарею и самый высокий уровень изоляции нагрузки от нестабильной сети.

Даже среди обычных ИБП время переключения отличается. Например, для отдельных серий APC Back-UPS производитель указывает примерно 6–12 мс в зависимости от модели.

Время переключения зарядной станции

Станция автоматически перейдет на батарею только в том случае, если производитель предусмотрел режим UPS, EPS или аварийного питания.

В некоторых моделях время перехода составляет около 10–20 мс. Например, для EcoFlow RIVER 3 заявлен EPS с переключением до 20 мс, а для RIVER 3 Plus в соответствующем режиме указано время до 10 мс. Это показывает, что характеристики могут существенно отличаться даже в пределах одного бренда.

Поэтому надпись «UPS» на странице товара необходимо проверять по инструкции. Важны три параметра:

1. Происходит ли переключение автоматически.

2. Каково максимальное время переключения.

3. Для какой техники производитель разрешает использовать этот режим.

Станция с EPS на 20 или 30 мс может нормально поддерживать котел, телевизор или освещение, но не гарантирует бесперебойную работу каждого компьютера или сервера.

UPS и EPS — не всегда одно и то же

В характеристиках зарядных станций часто встречается обозначение EPS, то есть Emergency Power Supply. Такой режим позволяет питать технику от сети через станцию, а после отключения автоматически перейти на аккумулятор.

В бытовом описании EPS нередко называют функцией ИБП. Однако технически эти понятия не всегда равнозначны.

Полноценный онлайн-ИБП постоянно формирует выходное напряжение через инвертор и не имеет задержки при исчезновении сети. Зарядная станция в режиме EPS обычно пропускает сетевую электроэнергию через байпас, а затем переключается на инвертор. Именно поэтому возникает пауза.

В инструкциях EcoFlow прямо указано, что при работе в байпасном режиме подключенные приборы получают энергию от электросети, а не от аккумулятора станции. После исчезновения сети устройство переходит на резервное питание в соответствии с возможностями конкретной модели.

Для бытовой техники этого часто достаточно. Для критического оборудования лучше использовать специализированный ИБП с соответствующей топологией.

Мощность и емкость

При выборе обоих устройств необходимо различать мощность и запас энергии.

Мощность

Мощность показывает, какие приборы можно подключить одновременно. Она измеряется в ваттах.

Например, станция с номинальной мощностью 1 000 Вт не должна постоянно питать нагрузку на 1 500 Вт, даже если ее аккумулятор имеет большую емкость.

Для техники с электродвигателями или компрессорами необходимо также учитывать пусковую мощность. В момент запуска насос, холодильник или морозильная камера могут кратковременно потреблять значительно больше, чем в обычном режиме.

Емкость

Емкость в ватт-часах показывает, сколько энергии хранится в аккумуляторе.

Станция на 1 024 Вт·ч теоретически может отдавать 1 024 Вт в течение одного часа или 100 Вт в течение примерно десяти часов. На практике время будет меньше из-за потерь в инверторе, собственного потребления станции, температуры, состояния аккумулятора и особенностей нагрузки.

Для приблизительного расчета можно использовать формулу:

Время работы = емкость аккумулятора × коэффициент полезного использования ÷ мощность нагрузки

Например, станция на 512 Вт·ч питает роутер и оптический терминал с общим потреблением 20 Вт. Если для приблизительной оценки взять 85% полезной энергии:

512 × 0,85 ÷ 20 = 21,76 часа

Это ориентировочный результат. Фактическое время необходимо проверять тестированием.

Почему ИБП измеряют в VA

В характеристиках UPS часто указывают не только ватты, но и вольт-амперы, или VA.

Ватты характеризуют активную мощность, которую оборудование использует для выполнения работы. VA характеризуют полную мощность и учитывают соотношение между напряжением и током без прямого учета коэффициента мощности.

ИБП на 1 000 VA необязательно может питать нагрузку на 1 000 Вт. Реальная допустимая мощность может составлять, например, 600, 700 или 900 Вт в зависимости от конструкции.

Eaton приводит соотношение:

Ватты = VA × коэффициент мощности

Поэтому при выборе UPS необходимо проверять оба значения, а не ориентироваться только на большую цифру VA. Производитель также рекомендует оставлять запас и учитывать повышенную пусковую нагрузку двигателей и другого оборудования.

Продолжительность автономной работы

Зарядная станция обычно выигрывает, когда необходимо питать технику несколько часов. Даже компактные модели могут иметь запас энергии 300–500 Вт·ч, а крупные домашние станции — более 1 000–2 000 Вт·ч.

Базовый компьютерный ИБП часто рассчитан только на кратковременную поддержку нагрузки. Чем ближе потребление к его максимальной мощности, тем быстрее разряжается аккумулятор.

Например, небольшой UPS может обеспечить:

• несколько минут работы мощного компьютера;

• десятки минут работы роутера;

• более продолжительное время работы очень малой нагрузки.

Точный результат необходимо смотреть в таблице автономности конкретной модели. Одинаковое обозначение 1 000 VA не означает одинаковый запас энергии.

ИБП с внешним аккумулятором может работать часами, но в таком случае необходимо проверить:

• допустимую емкость батареи;

• ток зарядки;

• продолжительность восстановления заряда;

• возможность длительной работы инвертора;

• требования к вентиляции;

• совместимость типа аккумулятора с зарядным контроллером.

Качество выходного напряжения

Для освещения, зарядки телефона или большинства блоков питания форма выходного напряжения может быть менее критичной. Для котлов, насосов, аудиоаппаратуры, двигателей и отдельной чувствительной техники желательно использовать устройство с чистой синусоидой.

Дешевые ИБП могут формировать ступенчатую аппроксимацию синусоиды. В то же время многие современные зарядные станции имеют инвертор с чистой синусоидой. Однако делать вывод только по типу устройства нельзя: характеристику необходимо проверять в документации каждой модели.

Eaton рекомендует обращать внимание на чистую синусоиду при выборе UPS для чувствительного оборудования и указывает, что разные модели могут формировать чистую, модифицированную или ступенчатую выходную форму.

Защита от нестабильного напряжения

ИБП может не только поддерживать питание после отключения, но и реагировать на:

• понижение напряжения;

• перенапряжение;

• импульсные помехи;

• кратковременные провалы;

• отклонения частоты;

• электрический шум.

Уровень защиты зависит от топологии. Линейно-интерактивная модель может корректировать напряжение без использования батареи. Онлайн-ИБП постоянно преобразует входную электроэнергию и формирует стабильный выход для нагрузки. Standby-модель обеспечивает более простой уровень защиты.

Зарядная станция также имеет защиту от перегрузки, короткого замыкания, перегрева и критического разряда батареи. Однако она необязательно выполняет полноценную функцию стабилизатора или сетевого кондиционера, когда работает через байпас.

Тип аккумулятора

Тип батареи не является абсолютным признаком, по которому можно отличить станцию от ИБП.

Во многих доступных UPS используются герметичные свинцово-кислотные аккумуляторы. Их преимущества заключаются в доступной стоимости, простой замене и распространенности. Недостатками являются значительная масса, ограниченное количество циклов и чувствительность к длительному хранению в разряженном состоянии.

В современных зарядных станциях часто используются литий-ионные или литий-железо-фосфатные батареи. Они могут иметь меньшую массу на единицу запасенной энергии, быстрее заряжаться и выдерживать большое количество циклов.

В то же время существуют UPS с литиевыми аккумуляторами и зарядные станции с разными видами литиевой химии. Eaton, например, также предлагает ИБП с литий-железо-фосфатными батареями. Поэтому при выборе необходимо проверять тип батареи, ресурс в циклах, гарантию и условия эксплуатации, а не полагаться только на название категории устройства.

Мобильность и способы зарядки

Зарядные станции обычно создаются с учетом переноски. Они имеют ручки, информационный дисплей, несколько видов разъемов и возможность использовать разные источники зарядки.

Станцию можно заряжать:

• от обычной розетки;

• от автомобильной сети;

• от совместимых солнечных панелей;

• от генератора;

• в некоторых случаях одновременно от нескольких источников.

ИБП преимущественно постоянно подключен к электросети и автоматически заряжает свой аккумулятор. Для регулярной переноски он обычно менее удобен. Исключением являются компактные мини-ИБП для роутеров и другой маломощной техники.

Может ли зарядная станция заменить ИБП

Может, но не в каждом сценарии.

Станция способна выполнять функцию резервного источника, если:

• она поддерживает автоматический режим UPS или EPS;

• время переключения подходит подключенной технике;

• выходная мощность достаточна;

• пусковая мощность приборов не превышает возможности инвертора;

• станция имеет необходимую форму выходного напряжения;

• производитель разрешает длительную работу в режиме байпаса;

• мощность подключенной нагрузки не превышает ограничение режима EPS.

Для телевизора, освещения, котла или зарядки гаджетов станции с EPS часто достаточно. Для сервера, рабочей станции, системы с критическими данными или чувствительного медицинского оборудования лучше использовать специализированный ИБП.

Отдельные новые станции уже имеют скорость перехода, сравнимую с бытовыми standby UPS. Однако этот параметр необходимо проверять для конкретной модели, а не для категории в целом.

Может ли ИБП заменить зарядную станцию

ИБП может обеспечить автономное питание, но часто уступает станции по удобству.

Основные ограничения:

• небольшая штатная емкость аккумулятора;

• отсутствие USB и выходов постоянного тока;

• отсутствие солнечной зарядки;

• медленная зарядка больших внешних батарей;

• неудобство переноски;

• возможное ограничение продолжительности работы инвертора;

• необходимость отдельно подбирать аккумулятор, кабели и защиту.

Система с инверторным ИБП и большим внешним аккумулятором может быть выгодной для стационарного питания котла, насосов или отдельной домашней линии. Однако ее необходимо правильно рассчитать и смонтировать.

Зарядная станция является готовым заводским устройством. Пользователь получает батарею, инвертор, зарядный модуль, защиту, дисплей и разъемы в одном корпусе.

Что лучше для компьютера

Для стационарного компьютера целесообразнее использовать ИБП, если главная задача заключается в том, чтобы избежать внезапного отключения и потери данных.

При выборе необходимо учитывать:

• максимальное потребление системного блока;

• мощность монитора;

• нагрузку периферийных устройств;

• реальную мощность UPS в ваттах;

• время автономной работы;

• форму выходного напряжения;

• совместимость с блоком питания компьютера.

Для мощного компьютера с активной коррекцией коэффициента мощности желательно выбирать ИБП с чистой синусоидой.

Зарядная станция будет уместна, если необходимо не только корректно завершить работу, но и продолжать пользоваться компьютером несколько часов. В такой схеме станцию иногда сочетают с ИБП: UPS обеспечивает мгновенное переключение, а станция дает большой запас энергии. Однако такое подключение необходимо проверять на совместимость, поскольку не каждый ИБП корректно работает от каждого инвертора.

Что лучше для роутера

Роутер и терминал оптического интернета обычно потребляют немного. Для них наиболее удобным вариантом может быть специальный мини-ИБП на 5, 9 или 12 В.

Его преимущества:

• автоматическое переключение;

• отсутствие лишнего преобразования 12 В в 230 В и обратно;

• компактный размер;

• длительная работа при небольшой нагрузке;

• более низкая стоимость по сравнению с большой станцией.

Зарядная станция также хорошо подходит, особенно если от нее одновременно необходимо питать ноутбук, освещение и другие устройства. По возможности роутер лучше подключать к соответствующему DC- или USB-выходу, а не через его штатный адаптер и розетку 230 В. Это может уменьшить потери при преобразованиях.

Что лучше для газового котла

Для котла можно использовать как соответствующий ИБП, так и зарядную станцию. Устройство должно иметь:

• чистую синусоиду;

• достаточную постоянную мощность;

• запас для запуска насоса;

• автоматическое переключение, если оно необходимо;

• достаточную емкость аккумулятора;

• совместимость с системой заземления и контроля пламени котла.

Обычный компьютерный ИБП со ступенчатой формой напряжения может быть неудачным выбором. Для котлов часто используют инверторные ИБП с внешними аккумуляторами или станции с чистой синусоидой.

Если электроэнергию отключают на несколько часов, станция обычно удобнее компактного UPS благодаря большей емкости. Если критически важно мгновенное переключение, преимущество может иметь специализированный ИБП.

Что лучше для холодильника или морозильной камеры

Холодильник имеет относительно небольшое среднее потребление, но его компрессор создает повышенную пусковую нагрузку. Поэтому необходимо проверять не только емкость батареи, но и максимальную и пиковую мощность инвертора.

Для этого сценария зарядная станция часто является более практичной, поскольку может иметь достаточный запас энергии для нескольких часов работы. ИБП также можно использовать, но он должен быть рассчитан на двигатели и иметь соответствующий аккумулятор.

Перед покупкой желательно измерить реальное потребление холодильника ваттметром и уточнить пусковую мощность. Ориентироваться только на среднее количество киловатт-часов в год недостаточно.

Что выбрать для частного дома

Для дома решение зависит от того, какие приборы необходимо поддерживать.

Если необходимо питать только роутер, ноутбук, несколько ламп и телефоны, более удобной будет зарядная станция средней емкости.

Если требуется бесперебойное питание компьютеров, видеонаблюдения, сервера или системы сигнализации, целесообразнее установить отдельные ИБП.

Для котла, насосов, холодильника и морозильной камеры необходимо рассчитать:

1. Суммарную рабочую мощность.

2. Наибольшую пусковую мощность.

3. Желаемое время автономности.

4. Допустимую паузу при переключении.

5. Необходимую емкость аккумулятора.

6. Возможность быстрой зарядки между отключениями.

Во многих домах оптимальным является комбинированный вариант: ИБП используется для чувствительной техники, а зарядная станция — для более длительного питания бытовых приборов.

Как правильно рассчитать необходимое устройство

Сначала необходимо составить список всей техники, которую планируется подключать одновременно.

Пример:

К полученной мощности необходимо добавить запас. Если в системе есть холодильник, насос или другое оборудование с двигателем, отдельно учитывают пусковой ток.

После этого рассчитывают запас энергии. При нагрузке 335 Вт станция на 1 024 Вт·ч с условно доступными 85% энергии будет работать:

1 024 × 0,85 ÷ 335 = примерно 2,6 часа

Однако холодильник и котел могут работать циклически, поэтому фактический результат иногда будет больше. Самый точный способ — измерить потребление техники за несколько часов или провести пробное отключение.

На что обратить внимание перед покупкой

Сравнивая станцию и ИБП, проверьте:

• номинальную мощность в ваттах;

• пиковую мощность;

• емкость в ватт-часах;

• реальную мощность UPS, а не только VA;

• форму выходного напряжения;

• время автоматического переключения;

• тип и ресурс аккумулятора;

• скорость зарядки;

• уровень шума вентиляторов;

• возможность замены или расширения батареи;

• ограничения режима UPS или EPS;

• гарантию и наличие сервиса;

• потребление самого устройства без нагрузки;

• допустимую температуру эксплуатации.

Особенно внимательно необходимо читать примечания к режиму UPS/EPS. В нем могут действовать другие ограничения мощности, скорости зарядки или дополнительных функций станции.

Типичные ошибки

Самая распространенная ошибка — выбирать устройство только по емкости аккумулятора. Большой запас ватт-часов не поможет, если инвертор не способен запустить насос или холодильник.

Также часто допускают другие ошибки:

• сравнивают VA одного ИБП с ваттами другого;

• не учитывают пусковую мощность;

• покупают модель без чистой синусоиды для котла;

• считают любой EPS полноценным онлайн-ИБП;

• подключают нагрузку до предела номинальной мощности;

• не учитывают продолжительность зарядки;

• ожидают от компактного UPS многочасовой работы;

• не проверяют, можно ли постоянно использовать станцию в режиме байпаса;

• рассчитывают время работы без учета потерь;

• подключают к резервному источнику ненужные мощные приборы.

Электрочайник, духовка, бойлер и электрический обогреватель могут очень быстро разрядить даже большую станцию. Во время отключений целесообразнее оставлять только критически важные нагрузки.

Безопасное подключение к домашней сети

Зарядную станцию или инвертор нельзя подключать к домашней проводке самодельным кабелем с двумя вилками. Такое обратное питание создает риск поражения электрическим током, пожара и подачи напряжения во внешнюю сеть.

Американская Комиссия по безопасности потребительских товаров прямо предостерегает от подачи резервного питания в дом через обычную розетку. Для питания домашних линий необходима правильно установленная система переключения, которая отделяет внешнюю сеть от резервного источника. Монтаж должен выполнять квалифицированный электрик.

Без специального подключения безопаснее всего питать необходимые приборы непосредственно от розеток зарядной станции или ИБП, соблюдая инструкцию производителя.

Когда лучше выбрать ИБП

ИБП будет лучшим решением, когда:

• техника не должна отключаться даже на мгновение;

• необходимо защитить компьютер или сервер;

• важна стабилизация напряжения;

• необходимо корректное завершение работы системы;

• нагрузка постоянно находится в одном месте;

• достаточно нескольких минут или короткого времени автономности;

• необходим онлайн-режим с двойным преобразованием;

• необходим мониторинг и автоматическое отключение оборудования.

Для критически важной техники выбор должен основываться на топологии UPS, его мощности, форме напряжения и времени автономности.

Когда лучше выбрать зарядную станцию

Зарядная станция будет удобнее, если:

• электроэнергию отключают на несколько часов;

• необходимо питать разные бытовые приборы;

• устройство придется переносить;

• необходимы USB, 12 В и другие выходы;

• планируется зарядка от солнечных панелей;

• важен большой запас энергии;

• станцию будут использовать дома, в автомобиле и на выезде;

• необходимо продолжать полноценно работать, а не только корректно отключить технику.

Для компьютера или чувствительной электроники необходимо дополнительно проверить скорость переключения и возможность постоянной работы в режиме UPS/EPS.

Что стоит запомнить

Зарядная станция и ИБП могут выполнять похожие функции, но их не следует считать полностью одинаковыми устройствами.

ИБП прежде всего необходим для бесперебойности, стабильности и защиты подключенного оборудования. Зарядная станция необходима для накопления большого запаса энергии и длительного автономного питания разных приборов.

Станция с режимом EPS может автоматически поддержать технику после отключения, но время ее переключения зависит от модели. Для ламп, котла или телевизора этого может быть достаточно, тогда как для сервера или критически важного компьютера лучше использовать соответствующий ИБП.

Перед покупкой необходимо сравнивать не названия устройств, а конкретные характеристики: мощность, емкость, пусковую нагрузку, форму напряжения, время переключения, тип батареи и продолжительность зарядки. Именно эти параметры определяют, сможет ли система безопасно и достаточно долго питать необходимую технику.
