LiFePO4 аккумулятор, что это и почему его выбирают

LiFePO4 аккумуляторы все чаще используют в системах резервного питания, зарядных станциях, солнечных электростанциях, кемперах и автономных энергосистемах. Особенно популярными они стали там, где батарея регулярно заряжается и разряжается, а от нее ожидают длительного ресурса и стабильной работы.

LiFePO4 относится к литий-ионным аккумуляторам, но отличается от многих батарей, которые устанавливают в смартфонах, ноутбуках или электромобилях. Главная особенность заключается в химическом составе катода - используется литий-железо-фосфат. Именно эта химия обеспечивает характерные для LiFePO4 свойства: большой ресурс циклов, стабильное напряжение и хорошую термическую стабильность.

Что означает LiFePO4

Название LiFePO4 происходит от химической формулы литий-железо-фосфата:

• Li — литий;

• Fe — железо;

• P — фосфор;

• O4 — кислород в составе фосфатной группы.

Такие батареи часто сокращенно называют LFP.

По принципу работы это все еще литий-ионный аккумулятор: во время зарядки и разрядки ионы лития перемещаются между электродами. Отличие заключается прежде всего в материале катода.

Поэтому утверждение, что LiFePO4 — это что-то полностью отдельное от литий-ионных батарей, не совсем правильно. Это одна из разновидностей литий-ионной технологии.

Почему LiFePO4 стал настолько популярным

Одной из главных причин является сочетание длительного ресурса и возможности регулярно использовать значительную часть накопленной энергии.

LiFePO4 батареи рассчитаны на многократное циклическое использование. Качественные модели могут выдерживать тысячи циклов зарядки и разрядки при правильных условиях эксплуатации. Точное количество зависит от производителя, глубины разряда, температуры, тока и режима работы.

Это особенно важно для резервного питания. Если аккумулятор используется лишь несколько раз в год, разница может быть не настолько заметной. Но когда электроэнергия исчезает регулярно и батарея проходит десятки или сотни циклов в течение года, ресурс становится одним из главных параметров.

Большое количество циклов зарядки

Циклом условно называют использование определенного объема энергии батареи с последующим восстановлением заряда.

Например, если сегодня использовать 50% емкости, а на следующий день еще 50%, суммарно это примерно будет соответствовать одному полному циклу.

Одной из сильных сторон LiFePO4 является именно циклическая выносливость. Производители качественных LFP батарей часто заявляют ресурс в несколько тысяч циклов. При этом глубина разряда имеет значение: чем агрессивнее эксплуатируется батарея, тем быстрее она стареет. Victron прямо указывает, что большая глубина разряда уменьшает количество доступных циклов.

Поэтому не стоит воспринимать надпись «6000 циклов» или «8000 циклов» на корпусе как гарантированный срок службы в любых условиях. Необходимо смотреть, при какой глубине разряда, температуре и остаточной емкости производитель получил этот показатель.

Можно использовать большую часть емкости

В свинцово-кислотных аккумуляторах глубокие регулярные разряды существенно ускоряют износ. Из-за этого во многих системах стараются использовать только часть номинальной емкости.

LiFePO4 значительно лучше приспособлен к циклической работе с большой глубиной разряда. Именно поэтому батарея одинаковой номинальной емкости может дать больше практически доступной энергии, чем традиционный свинцовый аккумулятор.

Однако полностью разряжать LiFePO4 до аварийного отключения BMS каждый раз также не стоит. Даже для литиевых батарей более щадящий режим положительно влияет на срок службы.

LiFePO4 хорошо держит напряжение во время разряда

Еще одна характерная особенность LFP — относительно ровная кривая напряжения.

У свинцовых батарей напряжение достаточно заметно уменьшается по мере разряда. У LiFePO4 оно остается относительно стабильным в течение значительной части рабочего цикла.

Это хорошо для:

• инверторов;

• холодильников;

• котлов;

• насосов;

• освещения;

• электроники;

• автономных систем питания.

Оборудование получает более стабильное напряжение до того момента, пока заряд батареи не приблизится к нижнему пределу.

Есть и обратная сторона: определить остаток заряда LiFePO4 только по напряжению сложнее. Из-за длинного «плоского» участка напряжения разница между, например, средним и достаточно высоким уровнем заряда может быть небольшой. Для более точного контроля используют BMS или отдельный монитор батареи.

Что такое BMS и зачем она нужна

Практически любая современная готовая LiFePO4 батарея должна иметь систему управления аккумулятором — BMS, или Battery Management System.

Ее задача — контролировать состояние элементов и отключать батарею, если параметры выходят за допустимые пределы.

В зависимости от модели BMS может контролировать:

• перенапряжение;

• чрезмерный разряд;

• ток зарядки;

• ток разрядки;

• короткое замыкание;

• перегрев;

• слишком низкую температуру;

• балансировку элементов.

Например, Renogy указывает для своих LiFePO4 батарей защиту от перезаряда, чрезмерного разряда, превышения тока, короткого замыкания и температурных режимов.

BMS особенно важна потому, что отдельные элементы внутри батареи могут иметь немного разные характеристики. Система контроля помогает не допустить ситуации, когда один элемент уже выходит за допустимое напряжение, хотя общее напряжение аккумулятора на первый взгляд остается нормальным.

Почему LiFePO4 считается более безопасной литиевой химией

LiFePO4 обладает хорошей термической стабильностью по сравнению с некоторыми другими распространенными типами литий-ионных батарей, в частности NMC. Экспериментальные исследования теплового разгона также показывают различия между этими химическими системами в пользу LFP с точки зрения термической стабильности.

Именно поэтому LFP широко применяют в стационарных системах накопления энергии.

Однако слово «безопаснее» не означает «абсолютно безопасный».

LiFePO4 аккумулятор также может быть поврежден из-за:

• короткого замыкания;

• неправильной зарядки;

• механического повреждения;

• перегрева;

• неправильного подключения;

• превышения допустимого тока;

• использования неисправной BMS.

Поврежденный литиевый аккумулятор нельзя продолжать эксплуатировать. В инструкции Victron отдельно указано, что чрезмерный заряд или разряд способен серьезно повредить литиевую батарею.

LiFePO4 легче свинцового аккумулятора

Для одинакового количества доступной энергии LFP система обычно получается легче традиционной свинцово-кислотной.

Это имеет значение, когда аккумулятор необходимо:

• переносить;

• установить в квартире;

• разместить в автомобиле или кемпере;

• монтировать в небольшой технической зоне;

• использовать в портативной системе резервного питания.

Особенно ощутимой разница становится в больших батарейных банках, где свинцовые аккумуляторы могут весить десятки или даже сотни килограммов.

Как понять реальную емкость LiFePO4 аккумулятора

На батареях часто указывают емкость в ампер-часах — Ah.

Например:

12,8 В 100 Ah

Для оценки запаса энергии удобнее использовать ватт-часы:

Wh = V × Ah

Таким образом, приблизительная номинальная энергия батареи 12,8 В 100 Ah составляет:

12,8 × 100 = 1280 Wh, или около 1,28 кВт·ч.

Для батареи 24 В 100 Ah запас энергии будет примерно вдвое больше, а 48-вольтовая система той же емкости в ампер-часах накопит примерно вчетверо больше энергии, чем 12-вольтовая.

Именно поэтому сравнивать аккумуляторы только по показателю Ah неправильно. Всегда необходимо учитывать еще и номинальное напряжение.

Почему LiFePO4 часто имеет напряжение 12,8 В

Один типичный LiFePO4 элемент имеет номинальное напряжение примерно 3,2 В.

В так называемом 12-вольтовом аккумуляторе обычно последовательно соединены четыре таких элемента:

3,2 В × 4 = 12,8 В.

Именно поэтому на LiFePO4 батарее можно увидеть маркировку 12,8 В, хотя ее используют в системах, которые привычно называют 12-вольтовыми.

Аналогично существуют батареи примерно на 25,6 В и 51,2 В для 24- и 48-вольтовых систем.

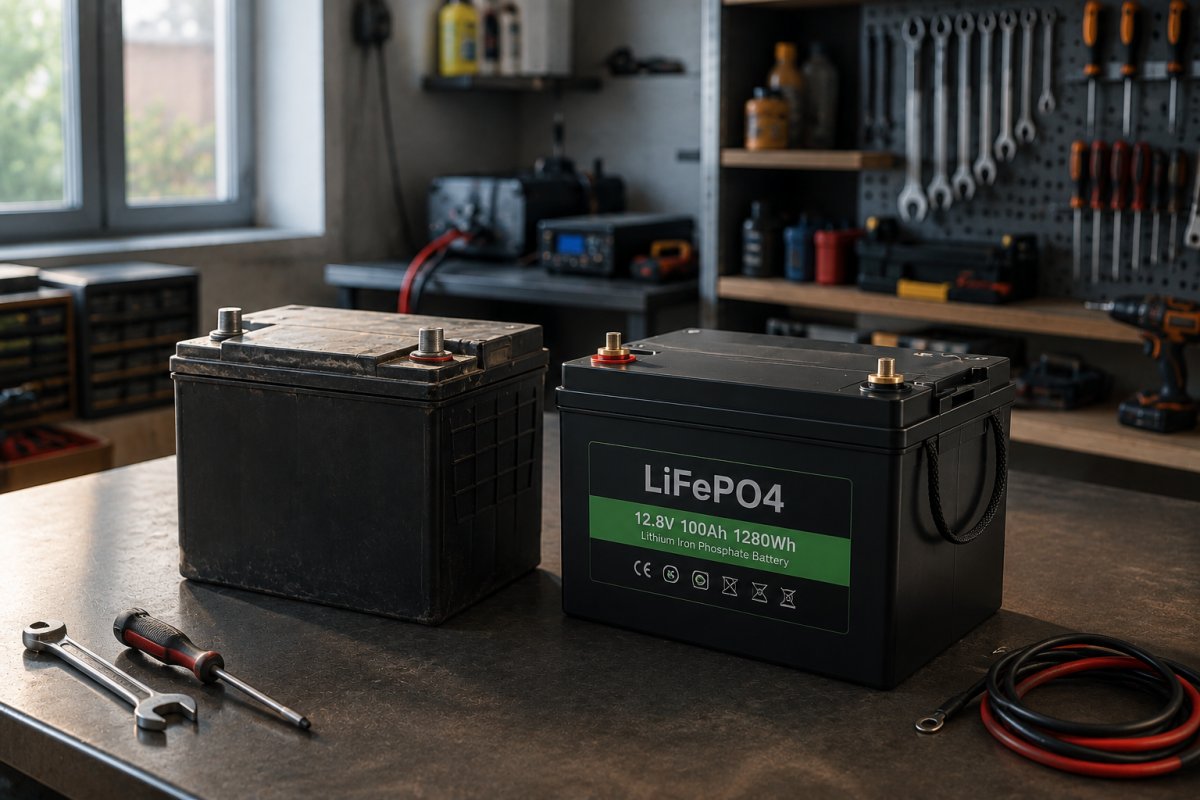

Можно ли заменить обычный аккумулятор на LiFePO4

Физически это часто возможно, но простая замена «один в один» подходит не всегда.

Необходимо проверить:

• напряжение системы;

• допустимый ток BMS;

• параметры зарядного устройства;

• максимальное напряжение зарядки;

• работу инвертора;

• сечение кабелей;

• предохранители;

• температурный режим.

Производители LiFePO4 батарей также рекомендуют использовать зарядные устройства с соответствующим литиевым профилем или возможностью настроить параметры зарядки.

Поэтому старое зарядное устройство для свинцового аккумулятора не следует автоматически считать совместимым с LiFePO4.

Нужно ли специальное зарядное устройство

Лучший вариант — зарядное устройство, которое имеет отдельный режим LiFePO4 или позволяет вручную задавать параметры.

Напряжение зарядки зависит от конкретного аккумулятора. Например, для собственных 12,8-вольтовых LiFePO4 батарей Victron рекомендует определенный профиль зарядки с напряжением absorption 14,2 В и float 13,5 В. Это не означает, что абсолютно все LFP батареи должны заряжаться именно так — необходимо использовать параметры конкретного производителя.

Неправильная зарядка может сократить ресурс или привести к постоянному срабатыванию BMS.

Важный недостаток — зарядка на морозе

Одна из особенностей LiFePO4, о которой необходимо знать заранее, — ограничение зарядки при низких температурах.

Диапазон зависит от конкретных элементов и рекомендаций производителя. Например, Victron для одного из своих семейств батарей допускает зарядку от +5 °C, тогда как отдельные батареи Renogy допускают зарядку от 0 °C.

Поэтому универсального правила «все LiFePO4 можно заряжать до 0 °C» нет — необходимо смотреть документацию конкретной батареи.

Это особенно важно, если аккумулятор установлен:

• в неотапливаемом гараже;

• на балконе;

• в холодном техническом помещении;

• в кемпере;

• в лодке;

• во внешнем шкафу солнечной электростанции.

Для таких условий существуют батареи с низкотемпературной защитой BMS или встроенным подогревом.

На холоде уменьшается доступная емкость

Низкая температура влияет не только на зарядку.

Емкость батареи во время разряда также может снижаться. Например, Victron для своих Lithium Smart указывает, что номинальная емкость определяется при температуре 25 °C, а при 0 °C она может быть примерно на 20% ниже для соответствующей модели и условий испытания.

Поэтому систему резервного питания, которая будет работать зимой в холодном помещении, желательно проектировать с запасом.

Где используют LiFePO4 аккумуляторы

Благодаря длительному циклическому ресурсу LFP хорошо подходит для систем, где батарея работает регулярно.

Резервное питание квартиры

LiFePO4 можно подключить к соответствующему инвертору и использовать для питания:

• роутера;

• ноутбука;

• холодильника;

• газового котла;

• телевизора;

• освещения;

• другой техники.

В отличие от бензинового или дизельного генератора, аккумулятор при нормальной работе не имеет двигателя внутреннего сгорания и не создает выхлопных газов.

Резервное питание дома

Для частного дома можно построить более крупную систему на 24 или 48 В.

Такой аккумуляторный банк может работать вместе с инвертором и автоматикой, которая переключает дом на резервное питание после исчезновения напряжения в сети.

Солнечные электростанции

LiFePO4 хорошо подходит для накопления энергии от солнечных панелей, поскольку батарея может регулярно проходить циклы зарядки и разрядки.

Днем избыточная энергия накапливается, а вечером и ночью используется для питания потребителей.

Зарядные станции

Во многих современных портативных зарядных станциях также используются LFP элементы.

Особенно это актуально для устройств, рассчитанных на ежедневное или очень частое использование.

LiFePO4 или AGM

AGM — один из распространенных вариантов герметичного свинцово-кислотного аккумулятора.

Его главное преимущество — более низкая первоначальная стоимость. Если резервное питание используется очень редко, AGM в некоторых случаях может оставаться экономически оправданным.

LiFePO4 имеет преимущество, когда важны:

• большой циклический ресурс;

• меньший вес;

• регулярные более глубокие разряды;

• более стабильное напряжение;

• большое количество доступной энергии;

• частое использование системы.

Именно поэтому при регулярных отключениях электроэнергии LFP часто является более практичным решением, даже если первоначальная стоимость батареи выше.

Какие недостатки есть у LiFePO4

Несмотря на большое количество преимуществ, эта технология не является идеальной.

Более высокая цена покупки

Качественный LiFePO4 аккумулятор обычно стоит дороже свинцовой батареи аналогичной номинальной емкости.

Однако оценивать необходимо не только цену одной батареи, но и ресурс, количество доступной энергии и стоимость одного цикла в течение всего срока эксплуатации.

Требования к зарядному оборудованию

Не каждое старое зарядное устройство или инвертор будет оптимально работать с LiFePO4.

Иногда приходится заменять зарядное устройство, настраивать инвертор или модернизировать систему.

Ограничения по температуре

Низкая температура остается одним из важнейших факторов, особенно во время зарядки.

Зависимость от BMS

При срабатывании защиты BMS батарея может мгновенно отключить нагрузку. Поэтому максимальный ток системы необходимо подбирать не только по емкости аккумулятора, но и по возможностям его BMS.

Например, наличие батареи 100 Ah еще не означает, что к ней можно подключить инвертор любой мощности.

На что смотреть при выборе LiFePO4

Не стоит ориентироваться только на надпись «100 Ah» и цену.

Важными являются:

Номинальное напряжение. Оно должно соответствовать системе — 12, 24 или 48 В.

Емкость. Определяет запас энергии вместе с напряжением.

Максимальный ток BMS. Он фактически ограничивает максимальную нагрузку батареи.

Максимальный ток зарядки. Определяет, насколько быстро можно восстановить заряд.

Ресурс циклов. Важно смотреть, при каких условиях он заявлен.

Температура зарядки. Особенно важно для холодных помещений.

Низкотемпературная защита. BMS должна блокировать заряд, если температура выходит за установленные производителем пределы.

Подогрев. Полезная функция для эксплуатации зимой.

Гарантия. Для дорогой батареи это важный показатель.

Возможность последовательного или параллельного соединения. Не все модели позволяют произвольно наращивать батарейный банк.

Какой емкости LiFePO4 хватит для резервного питания

Все зависит не от площади квартиры или дома, а от потребления техники.

Например, батарея примерно на 1,28 кВт·ч не означает, что она гарантированно отдаст ровно 1,28 кВт·ч через розетку 230 В.

Часть энергии теряется в инверторе, проводах и электронике, а система может иметь установленный резерв заряда.

Поэтому для практического расчета необходимо учитывать:

потребление приборов × время работы + потери системы + необходимый запас.

Если резервное питание требуется только для роутера, ноутбука и нескольких ламп, требования будут небольшими.

Если необходимо одновременно питать холодильник, котел, насос, телевизор и бытовую технику, потребуется уже значительно больший аккумуляторный банк и более мощный инвертор.

Когда LiFePO4 действительно стоит выбирать

LiFePO4 особенно хорошо подходит там, где батарея должна работать регулярно, а не просто годами находиться в резерве.

Это хороший вариант для квартиры или дома с частыми отключениями электроэнергии, автономной солнечной системы, кемпера, зарядной станции или другого оборудования с циклическим режимом работы.

Главными преимуществами технологии являются большой ресурс, значительная практически доступная емкость, стабильное напряжение и хорошая термическая стабильность.

При этом хороший результат зависит не только от химии батареи. Необходимо правильно подобрать напряжение, емкость, BMS, инвертор, зарядное устройство, кабели и защитную автоматику. Для стационарной системы резервного питания дома или квартиры ее подключение к электропроводке лучше поручить квалифицированному специалисту.
